Воздухоохладители с непосредственным охлаждением и рассольные охладители ECO

Серия MTE

воздухоохладитель eco

Холодильные теплообменники серии МТЕ разработана для холодильных камер ограниченной высоты, предназначенных для хранения свежих или замороженных продуктов.

Вся серия оборудована рассчитанными на хладагенты нового поколения высокоэффективными змеевиками, изготовленными из медных труб с внутренним оребрением и алюминиевых ребер специального профиля.

В соответствии с температурой в камере серия подразделяется на две модификации:

  • МТЕ Н4 для высоких температур (больше или равно +2°С) с шагом ребер 4 мм;
  • МТЕ L7 для низких температур (больше или равно -25°С) с шагом ребер 7 мм, оборудованы системой электрического оттаивания (ED).

Двигатели вентиляторов теплообменников в стандартном исполнении имеют следующие характеристики:

  • диаметр 250 мм, с экранированным полюсом, питание однофазным напряжением 230 В, 50-60 Гц, армированная стекловолокном полиамидная защитная решетка;
  • степень защиты IP 44;
  • класс изоляции В;
  • встроенное реле тепловой защиты;
  • рабочая температура -35°С - +40°С;
  • быстроразъемное кабельное соединение.

Исполнения со стандартной электрической системой оттаивания (ED) оборудованы нагревателями из нержавеющей стали с покрытыми резиной наконечниками для
однофазного напряжения 230 В, 50-60 Гц.
Электрооборудование и корпус присоединены к зажиму заземления, провода двигателей и нагревателей подключены к отдельным соединительным коробкам со степенью защиты IP 54.

чертеж воздухоохладителя

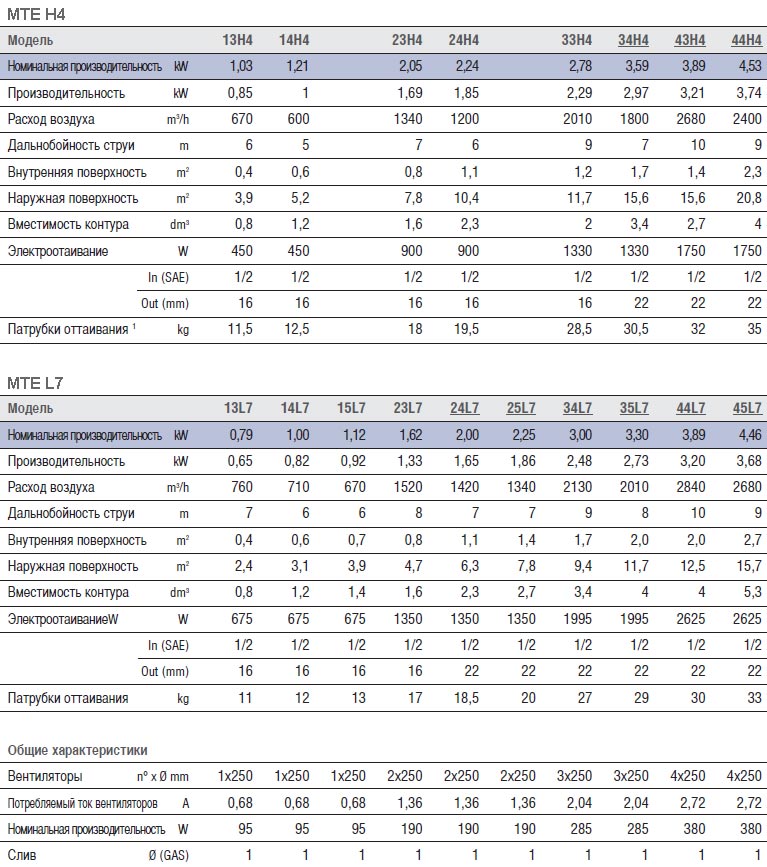

Модель MTE 13H4
14H4
13L7
14L7
15L7
23H4
24H4
23L7
24L7
25L7
33H4
34H4
-
34L7
35L7
43H4
44H4
-
44L7
45L7
Размеры, мм A 739 1189 1639 2089
B 475 925 1375 1825
C 450 900 1350 1800

1 - Масса указана для модификаций ED с электрическим оттаиванием.
