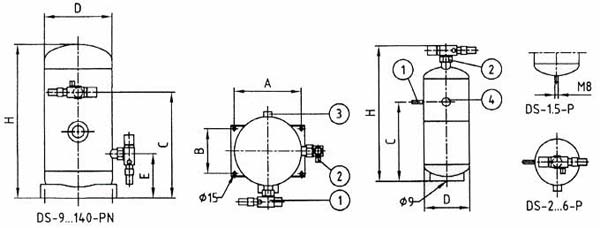

Вертикальные модели Dintrade

вертикальные ресиверы

1 - линия нагнетания

2 - линия всасывания

3, 4 - присоединение клапана

Модель
DS-
Объем
дм3
Соединения Размеры, мм Вес,
кг
1 2 D H A B C E
1.5-P 1.5 10 мм 1/4'' 102 275 150 1.5
2-P 2.0 10 мм 1/4'' 134 275 160 2
3-P 2.8 10 мм 3/8'' 134 335 200 2.5
4-P 3.8 12 мм 3/8'' 134 415 260 2.9
5-P 4.6 12 мм 3/8'' 134 475 340 3.3
6-P 5.7 12 мм 3/8'' 134 555 420 3.8
9-PN 8.5 5/8'' 1/2'' 200 350 200 200 130 10
13-PN 12.4 5/8'' 1/2'' 200 480 200 200 130 14
18-PN 17.4 22 мм 5/8'' 200 650 200 500 130 17
29-PN 29 28 мм 22 мм 250 680 230 150 510 160 25
38-PN 38 28 мм 22 мм 250 840 230 150 675 160 35
52-PN 52 35 мм 28 мм 300 840 280 200 675 160 49
75-PN 74 35 мм 28 мм 300 1180 280 200 1021 160 55
100-PN 96 42 мм 35 мм 300 1535 280 200 1355 175 70
100-PN 96 42 мм 35 мм 400 940 280 200 725 220 49
140-PN 139 42 мм 35 мм 400 1270 280 200 1060 220 78
200-PN 198 42 мм 35 мм 400 1765 380 280 1555 215 102
260-PN 257 42 мм 35 мм 400 2265 380 280 2055 215 132
